Коли я вперше почув слово «бюгель» у контексті самоката, то не одразу зрозумів, про що мова. У мене Kukirin G2 Master, і якось на форумі хтось написав що в нього «бюгель полетів». Я думав, що це щось складне і дороге. Виявилося — ні. Але і не те, про що я думав спочатку.

Розповідаю що це за деталь, чому вона взагалі існує в двох варіантах, і як зрозуміти що вона вже зношена — до того як почнуться реальні проблеми.

Що таке бюгель на електросамокаті

Бюгель — це з’єднувальний елемент між рулевою стійкою і кермом. Він фіксує складальний шарнір в розгорнутому положенні і не дає стійці складатися під час їзди. Якщо просто: без бюгеля або з несправним бюгелем самокат може скластися прямо під час руху — що є однією з найнебезпечніших ситуацій на самокаті взагалі.

Конструктивно це невеликий металевий фіксатор, який защіпується в пазу рулевої стійки. На різних моделях він виглядає по-різному, але принцип той самий: механічне блокування складання. Деякі виробники називають його lock bracket, деякі — stem lock, але в Україні серед сервісників і власників закріпилася назва «бюгель».

На Kugoo і Kukirin G2-серії бюгель є стандартною частиною конструкції. Він стоїть у місці де стійка з’єднується з декою, і при правильно складеному самокаті повинен входити в паз з характерним клацанням і фіксуватися без люфту.

Бюгель і бюгель-лайт — в чому різниця

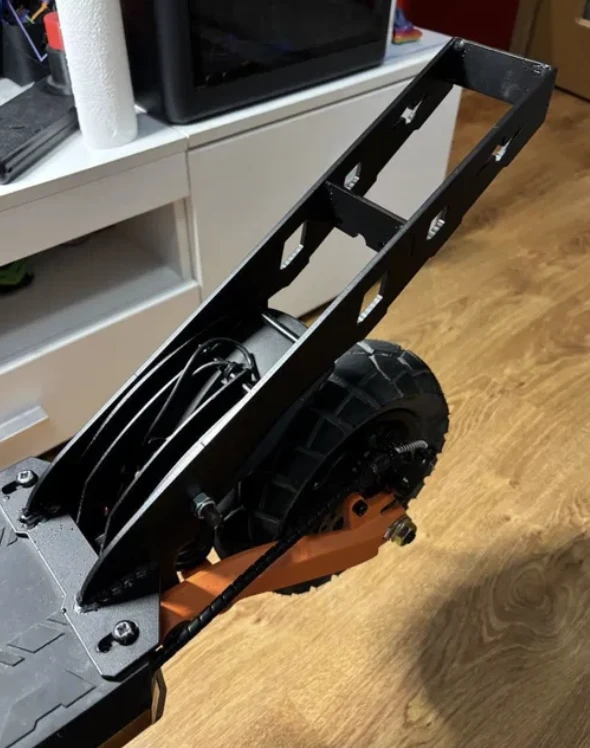

На G2-серії від Kukirin є два варіанти цієї деталі: стандартний бюгель і бюгель-лайт. Різниця — у конструкції та матеріалі.

Стандартний бюгель — масивніший, з більшим хідом фіксатора. Він надійніший механічно, але трохи важчий і при зношуванні може починати скрипіти або туго ходити. Його частіше ставлять на важчі конфігурації самокатів або на моделі, де складання відбувається рідше.

Бюгель-лайт — полегшена версія з спрощеним механізмом фіксації. Він легший, складання і розкладання відбувається простіше — що актуально для тих, хто складає самокат кілька разів на день (зайшов у транспорт, виніс, склав, розклав). Але через спрощений механізм він швидше зношується при частому використанні.

Для G2 Master і G2 Max підходять обидва варіанти. Вибір між ними залежить від того, як часто ви складаєте самокат. Якщо ви в основному їздите і складаєте раз-два на день — стандартний надійніший. Якщо складаєте-розкладаєте постійно — лайт зручніший, але міняти його доведеться частіше.

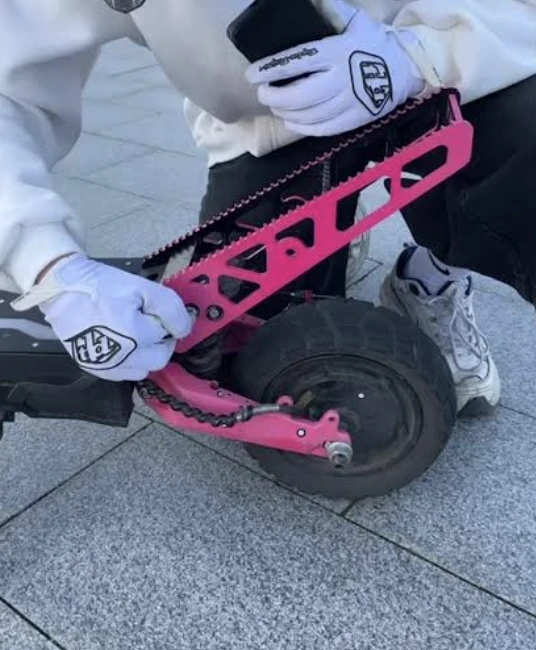

Як зрозуміти що бюгель зношений або несправний

У мене на G2 Master першим симптомом був люфт. Самокат розкладений, їду — і при гальмуванні або на нерівностях відчувається що стійка злегка хитається вбік. Не сильно, але помітно. Я спочатку думав, що це щось у рулі або в кермі. Виявилося — просто бюгель перестав щільно фіксуватися.

Ознаки, на які варто звертати увагу:

Люфт стійки в розгорнутому положенні. Розкладіть самокат і спробуйте рукою покачати рулеву стійку з боку в бік — не крутити, а саме хитати. Якщо є хоч мінімальний хід — бюгель вже не фіксує як треба. Нова деталь повинна тримати стійку повністю без люфту.

Клацання не чітке або відсутнє. При складанні справний бюгель клацає з чітким звуком — ви відчуваєте момент фіксації. Якщо клацання стало м’яким, нечітким або зовсім зникло — механізм зношений.

Стійка не фіксується без зусилля. Якщо доводиться дотискати бюгель пальцем або він не заходить сам — це або забруднення (можна очистити), або фізичне зношення паза фіксатора.

Самовільне складання. Найгірший і найнебезпечніший симптом. Якщо самокат хоча б раз складався під час їзди — міняйте бюгель негайно. Це пряма загроза падінням.

Чому бюгель зношується і від чого залежить ресурс

Бюгель — деталь, яка працює виключно механічно. Основний знос — це стирання паза фіксатора і пружинного елемента. Ресурс залежить від трьох речей.

По-перше, від частоти складань. Щодня складати самокат в транспорті — це 300-400 циклів на рік. При такому режимі бюгель-лайт може вимагати заміни через 1-1.5 роки, стандартний — через 2-3 роки.

По-друге, від потрапляння бруду і піску в механізм. Пісок — абразив, який прискорює знос у рази. Якщо ви їздите по ґрунтових доріжках або просто в сухих умовах де багато пилу — механізм зношується швидше. Раз на 2-3 місяці варто продувати зону фіксатора і наносити мінімальну кількість мастила.

По-третє, від матеріалу деталі. Оригінальні бюгелі від Kugoo/Kukirin зроблені з легованої сталі з покриттям. Дешеві аналоги часто з м’якішого металу — вони можуть виглядати ідентично, але зношуються в 2-3 рази швидше. При купівлі звертайте увагу чи вказано сумісність з конкретною моделлю.

Як замінити бюгель самостійно

Заміна бюгеля — одна з небагатьох процедур, яку на G2-серії реально зробити самому без спеціальних інструментів. Потрібна викрутка або ключ під кріпильні болти (залежно від моделі) і 10-15 хвилин часу.

Порядок дій наступний. Складіть самокат. Знайдіть де саме кріпиться бюгель — на G2 Master це зона над шарніром складання, з боку від оператора. Відкрутіть кріпильний болт або зніміть фіксуючий шплінт (залежно від конструкції вашої версії). Зніміть старий бюгель, вставте новий у паз, зафіксуйте. Розкладіть самокат і перевірте чи клацає з першого разу і чи немає люфту.

Якщо при розкладанні новий бюгель не входить у паз — не форсуйте. Перевірте чи правильна версія деталі (для G2 Master і G2 Max паз трохи різний, деталі не завжди взаємозамінні). Також буває що паз на стійці деформований від тривалого використання з несправним бюгелем — в цьому випадку може знадобитися і заміна стійки.

G2 Master, G2 Max і G4 — чи підходять одні й ті самі бюгелі

Часте запитання на форумах: чи можна поставити бюгель від G2 Max на G2 Master або навпаки? Відповідь — залежить від версії прошивки і року виробництва.

Ранні версії G2 Master і G2 Max мають ідентичний механізм складання і взаємозамінні бюгелі. Пізніші версії (2023 і новіші) можуть мати незначно відмінний профіль паза. На практиці це означає що деталь зовні виглядає однаково, але або не заходить зовсім, або входить, але без чіткої фіксації — що гірше ніж нічого, бо дає хибне відчуття що все нормально.

G4 — окрема конструкція складання, бюгелі від G2-серії туди не підходять. У G4 механізм замку рулевої стійки кардинально інший.

Найнадійніший спосіб не помилитися — шукати деталь з прямою вказівкою сумісності з вашою моделлю. Вибір між бюгелем і бюгелем-лайт для G2 Master, G2 Max і G4 є на сторінці бюгель-лайт для електросамоката Kugoo Kirin G2 Master/G2 Max/G4 в Mobline — там вказано точну сумісність і є обидва варіанти деталі.

Що відбувається якщо їздити зі зношеним бюгелем

Я бачив кілька ситуацій коли люди ігнорували люфт і продовжували їздити. Фінал у більшості випадків однаковий: або самокат складається під час руху, або зношування прискорюється настільки що паз на стійці деформується — і тоді проблема вже не в бюгелі, а в самій стійці.

Деформований паз — це або заміна рулевої стійки цілком (суттєво дорожче), або продовжувати їздити зі стійкою яка складається коли їй заманеться. Обидва варіанти погані.

Бюгель коштує значно менше за сервісне обслуговування або нову стійку. Якщо є люфт — не чекайте поки стане зовсім погано. Профілактична заміна тут набагато дешевша і безпечніша за реактивну.

Ще один момент: не купуйте бюгелі з невідомих джерел лише тому що вони дешевші на кілька десятків гривень. Деталь яка тримає стійку — це пряма безпека при їзді. Економія на ній не виправдана.
